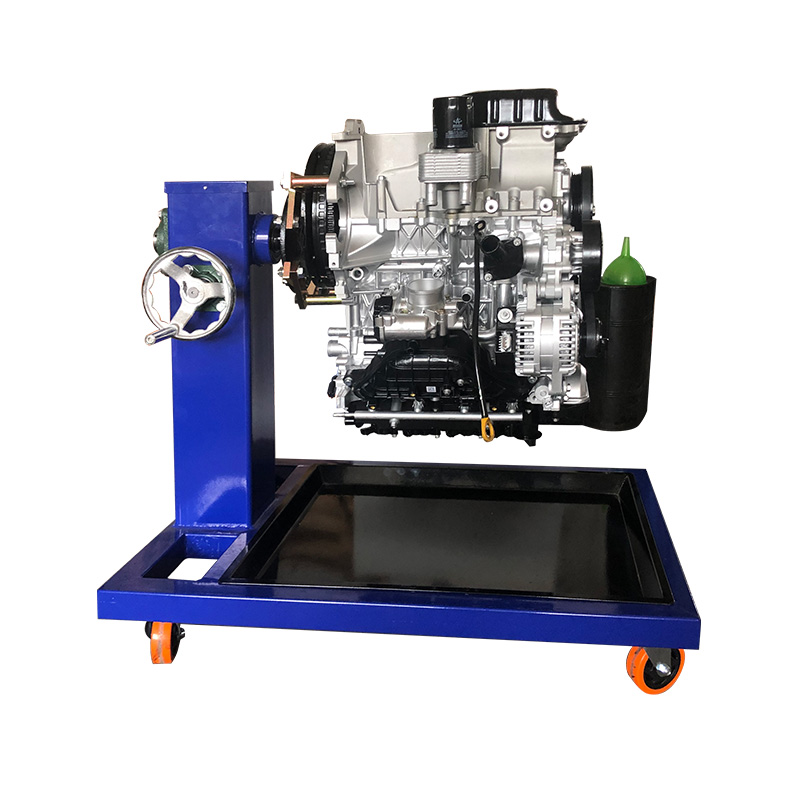

發動機附翻轉架

【長城GW4G15F發動機總成：比賽款】

產品參數

減速比：1:60 　　     工作溫度：-40℃～50℃

整機重量：200kg 　　  外形尺寸：850*950*650mm

1.采用長城GW4G15F發動機總成，所有傳感器、進排氣系統、節氣門、點火系統、發電機等附件齊全完整

2.采用減速翻轉機構，可使發動機任意角度旋轉，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。

3.底部放置大面積接油盤，便于小零件或螺絲的集中存放。

4.拆裝翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理，底部帶有自鎖腳輪裝置，可移動式，方便教學。

產品簡介

本實訓臺以電控汽油發動機總成裝配在拆裝翻轉臺架上，拆裝翻轉臺架便于學員進行發動機拆卸、檢驗、測量和裝配實訓。適用于中高等職業院校和培訓機構的汽車電噴發動機構造與維修實訓教學，能夠滿足對電控汽油發動機的結構、工作原理、零部件的測量、診斷和分析的教學和考核需要。本實驗操作方便，安全可靠。

標準配置

產品特點

1、把發動機固定在翻轉架上，可軸向360度翻轉并可在任意角度鎖定，確保翻轉輕松，自鎖穩固，操作空間大，方便拆裝；學員可在拆裝臺架上進行發動機拆裝和修理的實操，充分滿足發動機解體、裝復、調試、檢驗全過程的要求。

2、大面積接油盤，做到工具、廢油、零部件不落地，培養良好的工作習慣；

3、翻轉架采用高強度國標鋼結構，并采用框架式結構，雙軸承支承，確保有足夠的承重能力，確保拆裝時的安全需要。

4、移動腳輪中有2個為定輪2個為萬向輪（帶鎖定裝置），方便移動和穩妥固定。

5、工業造型，結構合理，美觀大方，堅固耐用；

實訓項目

1．發動機拆裝實訓；

2．發動機大修工藝實訓；

3．發動機結構與原理認識實訓；

4．發動機靜態檢測實訓等。

一、產品簡介

本產品專為汽車工程教學研發，以長城哈弗H6搭載的 GW4B15 1.5T電控汽油發動機 為基礎，通過精密解剖與教學優化設計，完整展示發動機內外部結構及動態工作原理。適用于高等院校、職業院校的發動機結構與維修課程，滿足 拆裝實訓、原理示教、故障診斷 等教學需求。

二、核心配置與參數

三、功能詳解

1. 真實結構展示

• 完整保留 GW4B15發動機總成（含渦輪增壓器、CVVL機構、高壓油泵、電子節氣門等），剖切面覆蓋 曲軸連桿機構、配氣機構、潤滑系統、冷卻水路 等核心部件910。

• 動態演示：通過減速電機驅動曲軸（轉速≤15rpm），模擬 進氣-壓縮-做功-排氣 四沖程循環，直觀展示活塞運動、氣門開閉、正時鏈條傳動等聯動過程7。

2. 教學優化設計

• 分層解剖：關鍵部位（缸體、渦輪增壓器、凸輪軸）采用多級剖切，內部結構層次分明。

• 色彩標注：不同系統部件噴涂對比色（如紅色-曲軸、藍色-配氣機構），強化視覺辨識7。

• 擴展接口：預留OBD-II診斷接口，支持外接解碼儀進行傳感器信號檢測實訓9。

3. 工業級翻轉架

• 360°自由旋轉：渦輪蝸桿機械結構實現單手操作，任意角度鎖止穩固，支持仰俯/側傾多姿態教學7。

• 安全防護：框架表面經防銹漆+高溫烘烤噴涂，邊緣圓角處理避免劃傷；配備接地保護與漏電斷路器7。

四、教學實訓項目

1. 結構認知：CVVL氣門升程調節原理、渦輪增壓系統組成、直噴燃油路徑分析910。

2. 拆裝實訓：活塞環更換、正時鏈條對位、氣門間隙調整、傳感器拆裝。

3. 故障模擬：通過外部控制模塊模擬點火故障、噴油異常等常見問題（需選配）。

4. 動態原理：觀察四沖程循環中各部件的協同運動，分析潤滑/冷卻系統工作流程。

五、技術優勢

• 真實性與專業性：基于量產發動機GW4B15解剖，完整保留原廠技術（如CVVL、電控渦輪增壓）910。

• 安全耐用：國標鋼管焊接框架+防滑萬向輪，符合教學設備安全標準7。

• 靈活適配：支持?jǐn)U展故障模擬模塊、AR交互系統（需定制）。
