一、結構組成
核心系統
空調控制器總成（含空調ECU）
蒸發箱總成、壓縮機總成、膨脹閥總成、冷凝器、干燥器、鼓風機總成
溫度傳感器（車內、車外、蒸發器、日照傳感器等）
執行器（空氣混合伺服電機、鼓風機調速模塊、壓縮機電磁離合器）

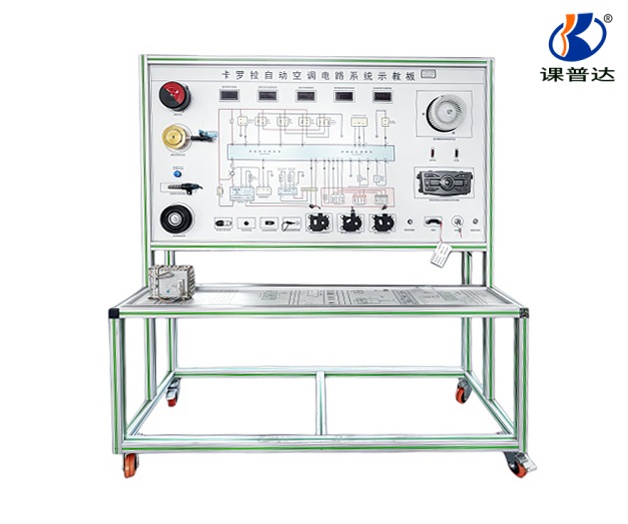

豐田卡羅拉原廠自動空調系統總成，包含：
示教板控制面板
溫度調節旋鈕（模擬原車TEMP鍵）
AUTO模式開關、鼓風機風速調節、進氣模式切換按鍵
LCD顯示屏實時顯示溫度設定值、傳感器數據（如蒸發器溫度、壓力參數）。
彩色噴繪電路圖（帶3mm有機玻璃保護），標注傳感器、執行器、ECU連接端子及信號類型。
集成檢測端子，支持電壓、電阻、頻率等信號的實時測量。
控制按鈕與顯示屏：
輔助設備
高低壓壓力表（R134a制冷劑專用）
診斷接口（OBD-II標準），支持故障碼讀取與數據流分析。
電源管理系統（12V直流供電，帶短路保護）。
二、功能特點
動態演示功能
模擬空調系統完整工作流程，包括溫度設定、風量調節、壓縮機啟停邏輯（如低溫保護、高壓切斷）。
可視化氣流路徑與混合風門動作，展示溫度調節的動態過程。
故障模擬與診斷
支持設置開路、短路、接觸不良等電路故障，如傳感器信號異常、執行器失效等。
通過診斷儀或面板檢測端子定位故障點，配套智能化考核系統（支持故障排除評分）。
教學輔助功能
電路圖與實物對照學習，標注線路顏色代碼（如LW表示底色+條紋顏色）及連接器端子編號。
提供壓力表實時監測制冷劑循環狀態，支持加注、抽真空、檢漏實訓2。
三、技術參數
物理參數
外形尺寸：約2000×800×1800mm（長×寬×高）
工作電源：DC 12V，蓄電池供電（兼容外接電源）
工作溫度：-20℃～+50℃（適應實驗室環境）
制冷系統參數
高壓表：0～3.5MPa
低壓表：0～1.5MPa
制冷劑類型：R134a
壓力范圍：
安全防護
配備漏電保護、過載保護裝置，關鍵運動部件加裝防護罩。
