產品概述

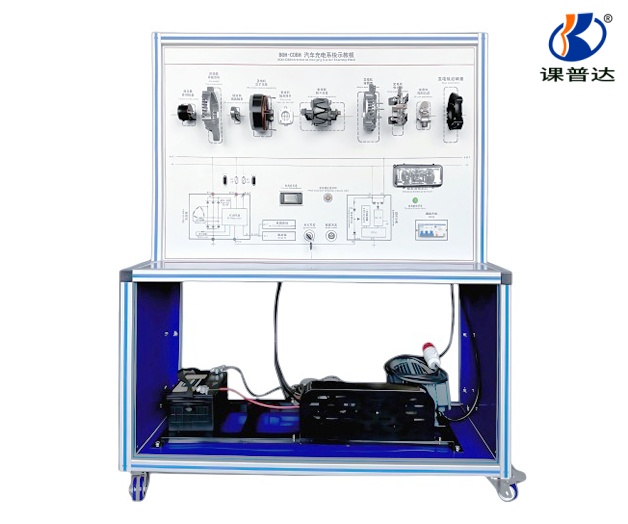

本教學設備基于豐田卡羅拉1.6L原廠發電機總成構建，配套原廠零部件，完整還原汽車充電系統結構及工作原理。適用于中高等汽車院校及培訓機構的理論教學與實訓考核。

功能說明

1. 原車電路展示

• 基于原車電路設計充電系統，展示系統組成結構。

2. 動態工作演示

• 點火開關觸發三相電機運行，驅動發電機工作，實時顯示充電指示燈狀態及蓄電池電壓變化。

3. 數據監測

• 配置電流表、電壓表，實時顯示充電電流及蓄電池電壓數值。

4. 結構解析

• 面板集成發電機分解部件（含皮帶輪鎖緊螺母、定子線圈、轉子、整流器等），部件按裝配順序排列并標注名稱。

5. 信號檢測

• 面板設置檢測端子，支持直接測量電阻、電壓、電流、頻率等電信號。

結構組成

• 發電機分解部件
  皮帶輪鎖緊螺母 | 皮帶輪 | 前端殼體 | 前軸承 | 前軸承蓋
  定子線圈 | 轉子 | 后軸承 | 后端蓋 | 整流器
  IC調節器與電刷組件

• 驅動系統
  1.5kW三相異步電機，配備定制飛輪盤及皮帶傳動系統，模擬原車發電過程。

• 監測系統
  同步顯示電壓表、電流表；可外接負荷電阻及繼電器，模擬負載狀態下電壓/電流變化。

安全保護

• 漏電保護開關

• 電機防護網

技術參數
